태양광 연계형시스템 보일러 개요

“전기 ,난방, 온수 비용 “ 제로 에너지 하우스”

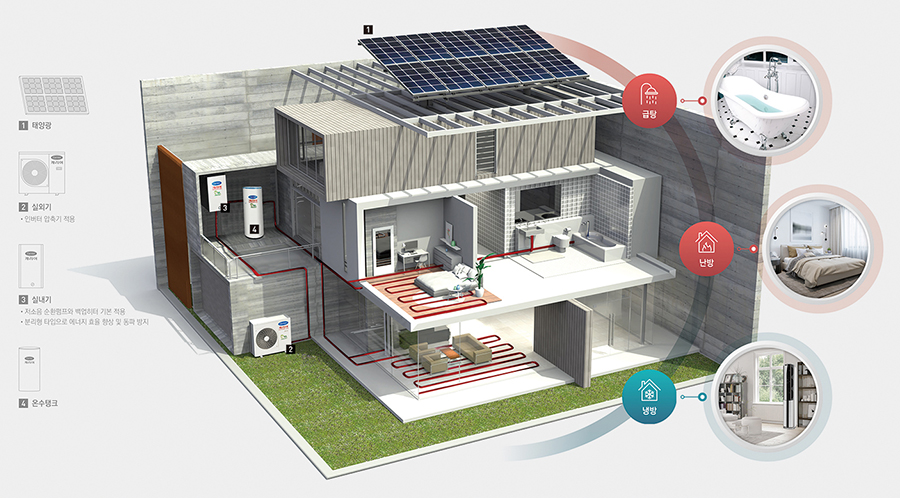

제로 에너지 하우스 표준 공사 구성도

3H20평난방 시스템

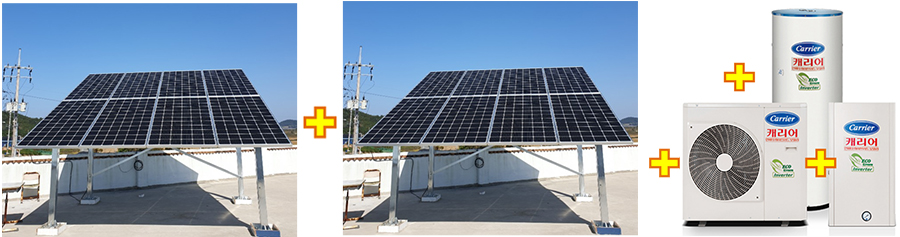

시공구성품(태양광발전기+보일러실외기+보일러실내기+축열조(온수겸용)탱크

※ 난방전용으로 사용시 20평난방가능 단, 난방+온수 동시 사용시 15평난방가능

완벽한 “제로에너지 하우스”구현

• - 표준시공기본구성내역:모듈+인버터+시스템보일러+온수통+전기증설(승합)비+장비대+설비부속+인건비+행정업무
• - 표준 공사비 기준외 현장여건과 공사여건에 따라서 공사비 추가 될수 있음
• ※ 결재조건: 계약금10%/잔금90% 현금결재 또는 할부 최대 10년까지 장기분할 상환가능! 단, 신용도나 나이에 따라 할부이율(5%~9%대), 할부기간 차등 적용함.
• - 태양광발전 적정용량 필수설치 되어야함 규정용량 미 설치시 시공 불가함.
• - 태양광발전 설치시점 및 세대별 일반가전 전기사용량에 따라 전기요금 상이할 수 있음.
• - 건물벽체 단열상태, 방바닥 엑셀호수상태, 구옥(외풍정도) 따라 소비되는 전력사용량 다소 차이가 발생할 수 있음.
• - 난방 면적은 XL파이프 포설된 면적의 합계,, 통상적으로 연면적의 60~80% 수준
• - 평형별 사용인원 4인(급탕) × 100 Liter/dls, Day 적용함
• - 축열조 급탕 내부 동절기 응급사용 3kw보조히터 내장
• - 전력사용량 체크용 적산 전력량계 (고메다) 부착. (주택 전기사용량과 시스템보일러 전기 사용량체크 구분용)
• - 위 표준공사단가 축열조(급탕) 320L(온수코일 45m내장)시공포함.
• - 적정 난방 출수온도 55도~최대 난방 출수온도 65도

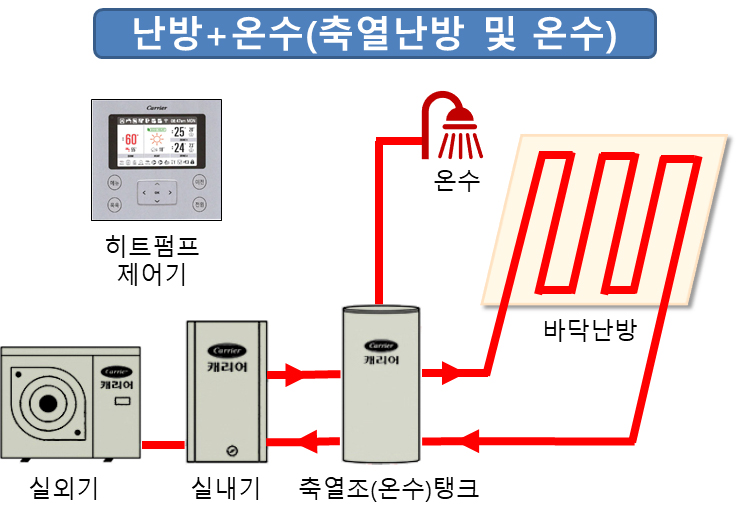

사용용도

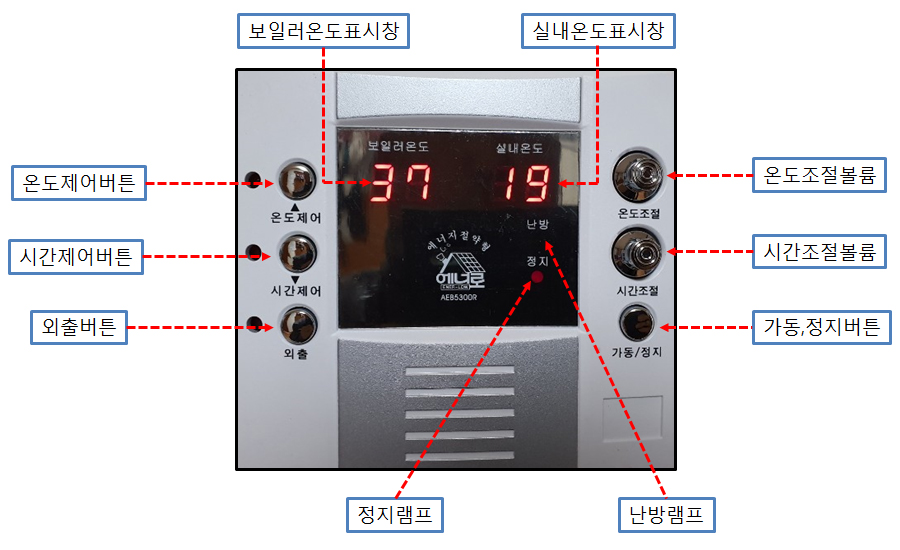

제어기

• ※ 난방선택은 시간 제어기능에 놓고 사용하시면 난방비 절감의 많은 도움이 됩니다.

특징 및 장점

•

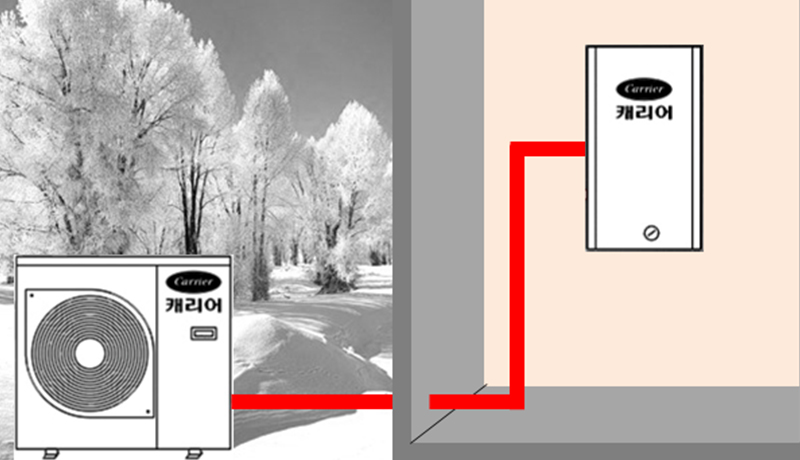

  분리형으로 동파위험, 외부열손실 없음!!
  냉매를 사용하여 실외기에서 열을 전달하므로 동파위험성 없음!!
•
  안정적인 출수!!
  외기온도 -15℃ 기준 안정적인 55℃출수 가능!!

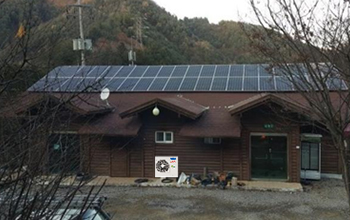

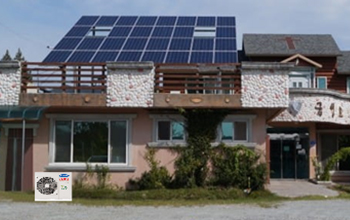

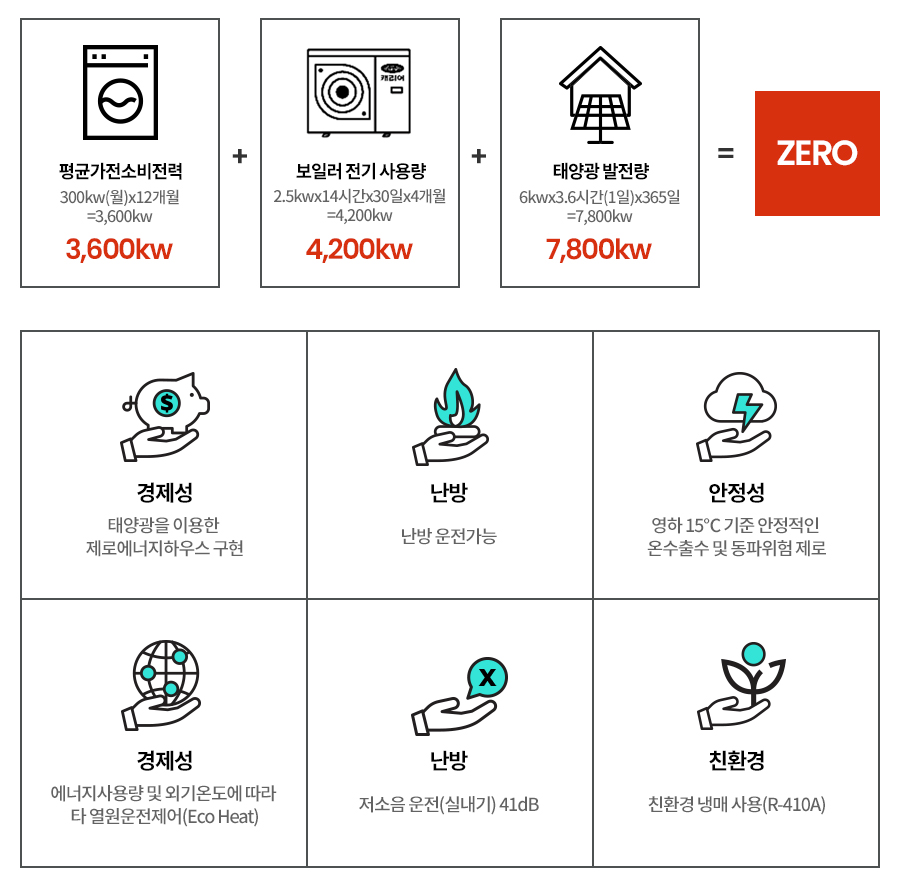

제로하우스 구현 예시

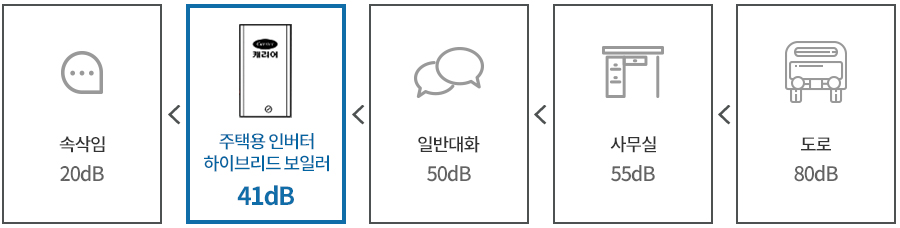

저소음운전

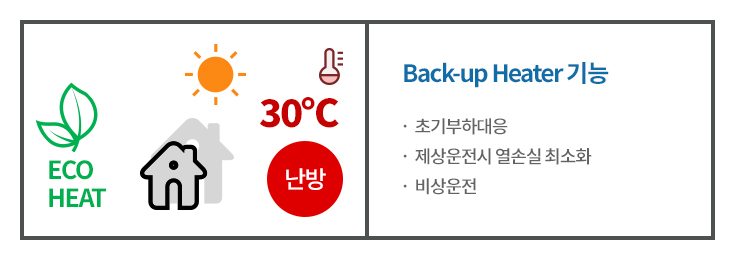

ECO HEAT 기능(특허 출원 기술)

에너지 사용량 및 외기온도에 따라 타 열원설비 자동운전 제어로 고객 편의에 맞춘 쾌적 제어/운전

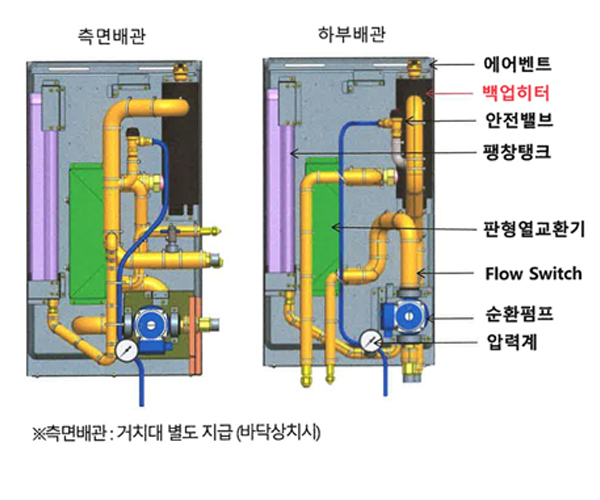

제품상세도

•

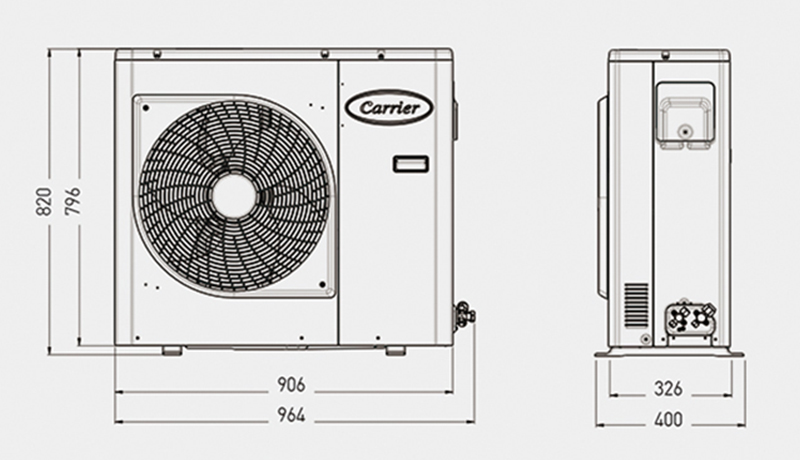

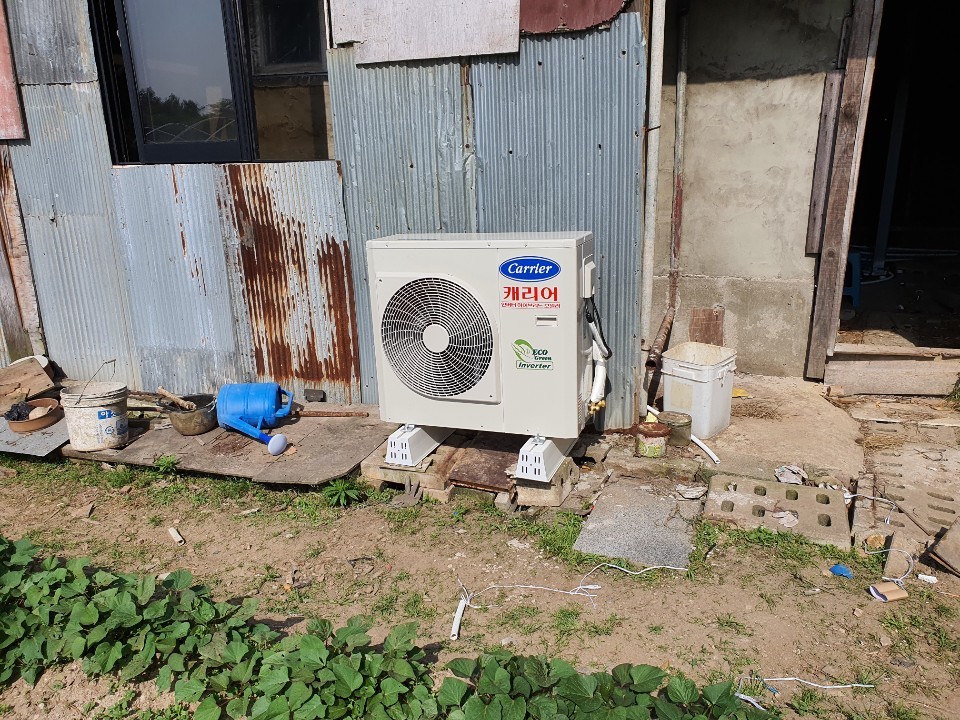

  실외기
•

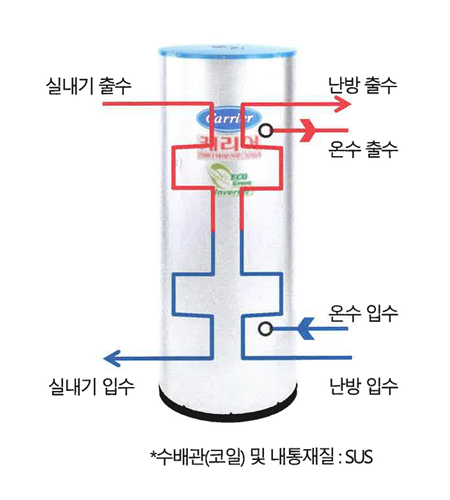

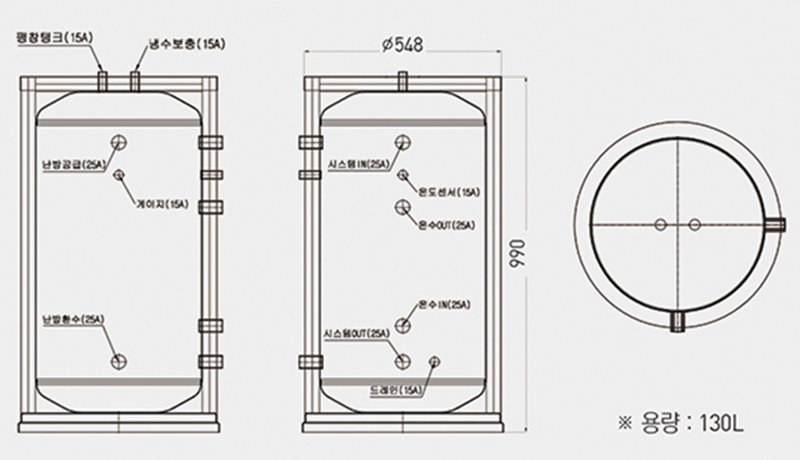

  축열조(온수)탱크
•

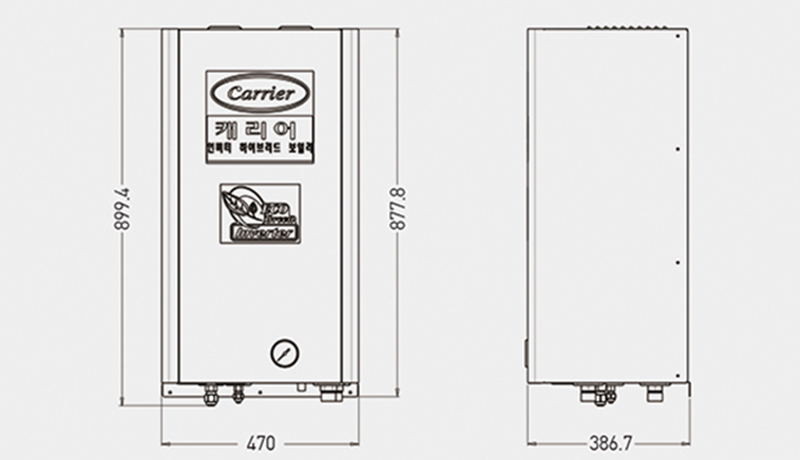

  실내기(하부배관)
•

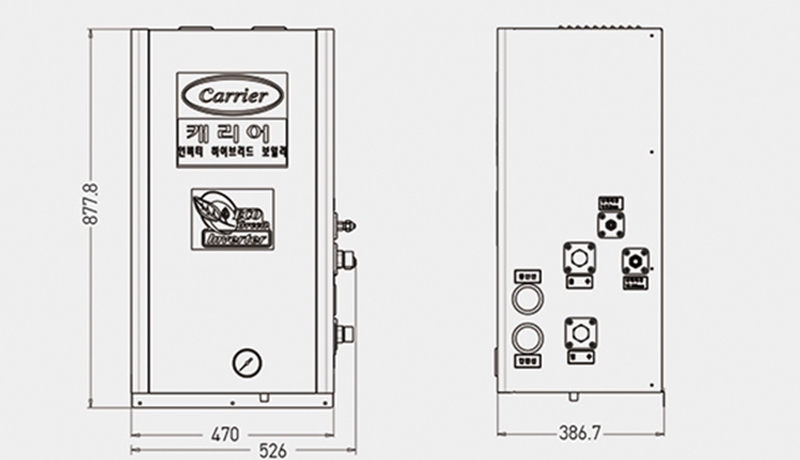

  실내기(측면배관)

주택용 인버터 하이브리드 보일러(온수기) 제원표

항목		실외기	실내기	축열조(온수)탱크
모델명	보일러(하부배관)		HWS-AH23-V	총 320리터 온수량 130리터
	보일러(측면배관)		HWS-BH23-V
전원			단상 220V 60Hz
정격난방능력(kw)			8.5
정격소비전력(kw)			2.5
정격운전전류(A)			11.6
백업히터	용량(kw)		1.5kw * 2EA
	운전전류(A)		6.8A * 2EA
내부펌프	모터출력(W)		110W
	최소유량(LPM)		10LPM 이상
열교환기	형식		판형(냉매, R410A : 물)
	냉매 : 온수		온수측압력손실 : 50kPa
냉매		R-410A(2,000g)
압축기	형식	Twin Rotary
	용량제어	인버터
팬모터	모터출력(W)	120
	풍량(CMM)	62
난방	실내온도사용범위(℃)	5~40
	실외온도사용범위(℃)	-25~35
제품치수	본체치수(W×H×D)	906×400×820	470×387×878	∮800×1,300
제품중량	본체중량	60kg	46kg
물 배관경	입구/출구(직경)	25A
입출수범위	입수온도	15℃~55℃
	출수온도	20℃~60℃
연결전선	주전원선(H07RN-F)		4SQ × 3C
누전차단기	단상(220V)	50A

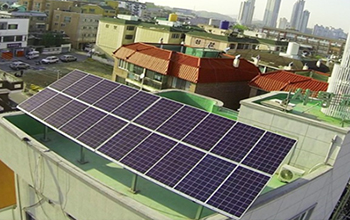

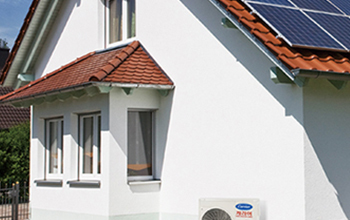

설치권장장소

•

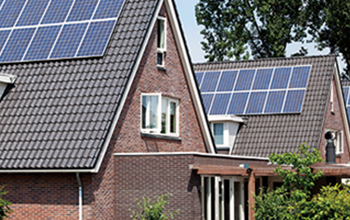

  전원주택
•
  타운하우스
•
  종교시설
•
  사회복지시설
•

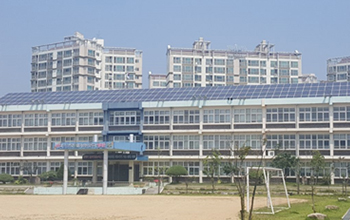

  교육시설
•
  펜션
